Extraction de données d’une installation électrique Nikobus

Pour ce tutoriel vous aurez besoin d’un câble RJ11 / RS232, si vous n’en avez pas, pas de problèmes, voici un tuto expliquant comment faire un soi-même 🙂

Notez que votre installation électrique Nikobus doit comprendre d’un module PC-Link.

Téléchargez l’application Nikobus sur le site de Niko ou sur ce lien.

Décompressez le fichier téléchargé avec 7Zip ou votre software préféré.

Installez l’application Nikobus sur votre ordinateur.

Connectez le câble RJ11/RS232 à votre PC-Link (RJ11) et à votre ordinateur (USB).

Démarrez l’application Nikobus.

Si vous ne disposez pas d’un projet représentant votre installation électrique Niko, sélectionnez Ouvrir nouveau projet et cliquez sur OK.

Cliquez une fois sur OK pour fermer la fenêtre d'”info projet”.

Cliquez encore une fois sur OK pour fermer la fenêtre de présentation.

Dans la barre des outils en haut, cliquez sur le bouton Lier.

L’application va établir une connexion entre PC et le PC-Link.

Si vous recevez un message d’erreur “port COM ne peut pas être ouvert“, cliquez sur Programmer, ensuite Port, et pour finir Recherchez des ports COM supplémentaires.

Une fois la recherche terminée, allez dans Programmer, ensuite Port, et sélectionnez le port disponible, COM1 sur l’image ci-dessus.

Autre solution, allez dans les propriétés de votre adaptateur USB/RS232 et changez le port COM sur lequel il communique, par défaut l’application Nikobus communique sur le port COM0 ou COM1.

On va maintenant rechercher les adresses de vos modules Niko, là vous avez le choix:

1: Sélectionnez Programmer puis Lire l’aperçu du projet à partir du PC-LINK

L’application va télécharger la configuration des différents modules de votre installation électrique.

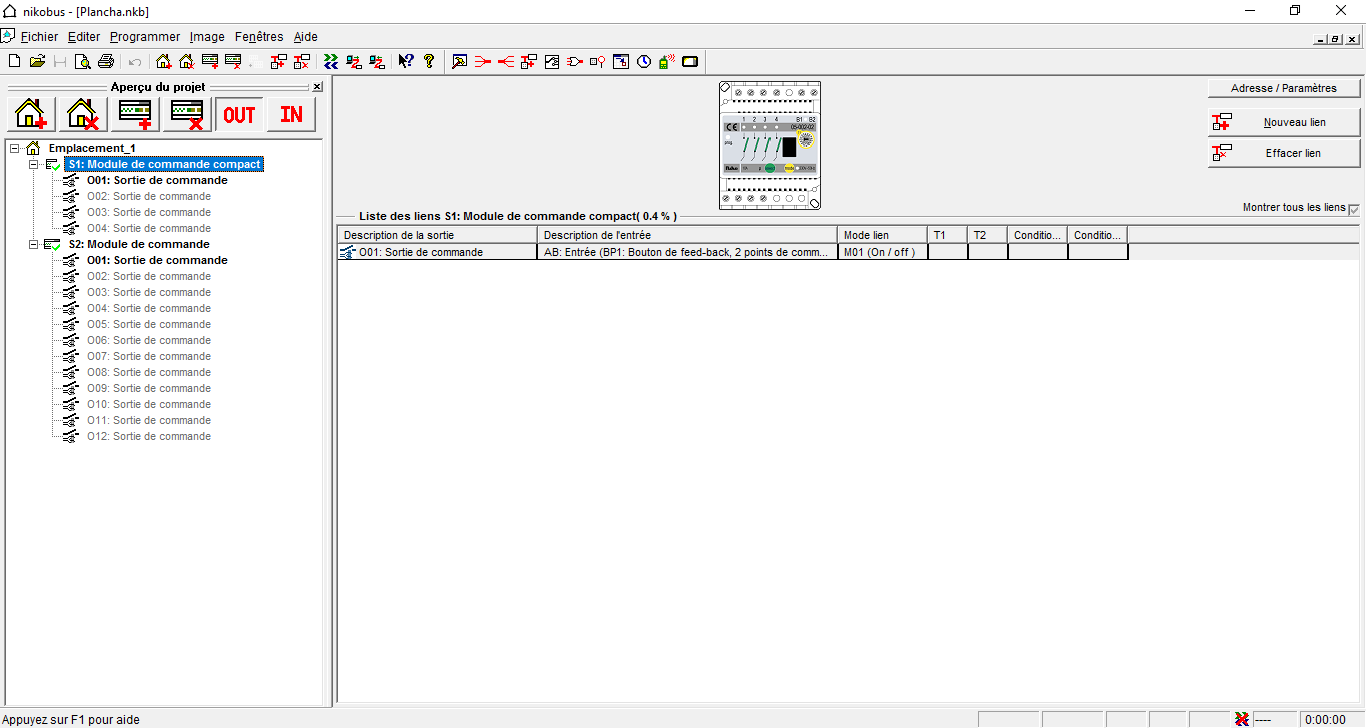

Une fois le projet chargé, à gauche de l’écran vous aurez la liste de tous les modules Niko de votre installation électrique.

Sélectionnez un module, la grande partie de droite vous affiche les données du module sélectionné.

En haut à droite, cliquez sur le bouton Adresse/Paramètres, une nouvelle fenêtre apparaît, et dans celle-ci vous avez l’adresse du module.

Procédez de la même façon pour tous les modules relais de votre installation électrique.

2: Autre possibilité pour trouver les adresses

Sélectionnez Programmer, ensuite Attribution des adresses.

En bas à gauche cliquez sur Ecouter.

Allez maintenant dans votre armoire électrique et appuyez 3 secondes sur le bouton Mode de vos modules relais.

Revenez à votre PC et dans la partie gauche de l’écran vous aurez la liste des modules relais avec leurs adresses.

Pour l’adresse du PC-Link, il faut appuyez sur le bouton central jusqu’à l’option Send ID, puis appuyez sur le bouton V.

Pour terminer, cliquez encore une fois sur le bouton Ecouter, puis sur OK, et fermer l’application Nikobus

Voilà, vous avez les adresses de vos modules.
