Récupérer l’écran d’un PC Portable (Laptop)

Vous avez besoin d’un écran pour vos bricolages, pour votre centre multi-média, pour votre Raspberry Pi, comme second écran pour votre PC, ou pour quoi que ce soit d’autre, mais vous n’avez pas envie de vous ruiner ?

Dans ce tutoriel nous allons voir comment récupérer l’écran, aussi appelé la dalle d’un ordinateur portable qui est hors service.

Ce qu’il vous faut :

  • Un vieux PC portable avec un écran en bon état;
  • Une carte contrôleur / Adaptateur (voir plus bas ce que c’est exactement);
  • Une alimentation pour la carte contrôleur;
1: Démontage de la dalle

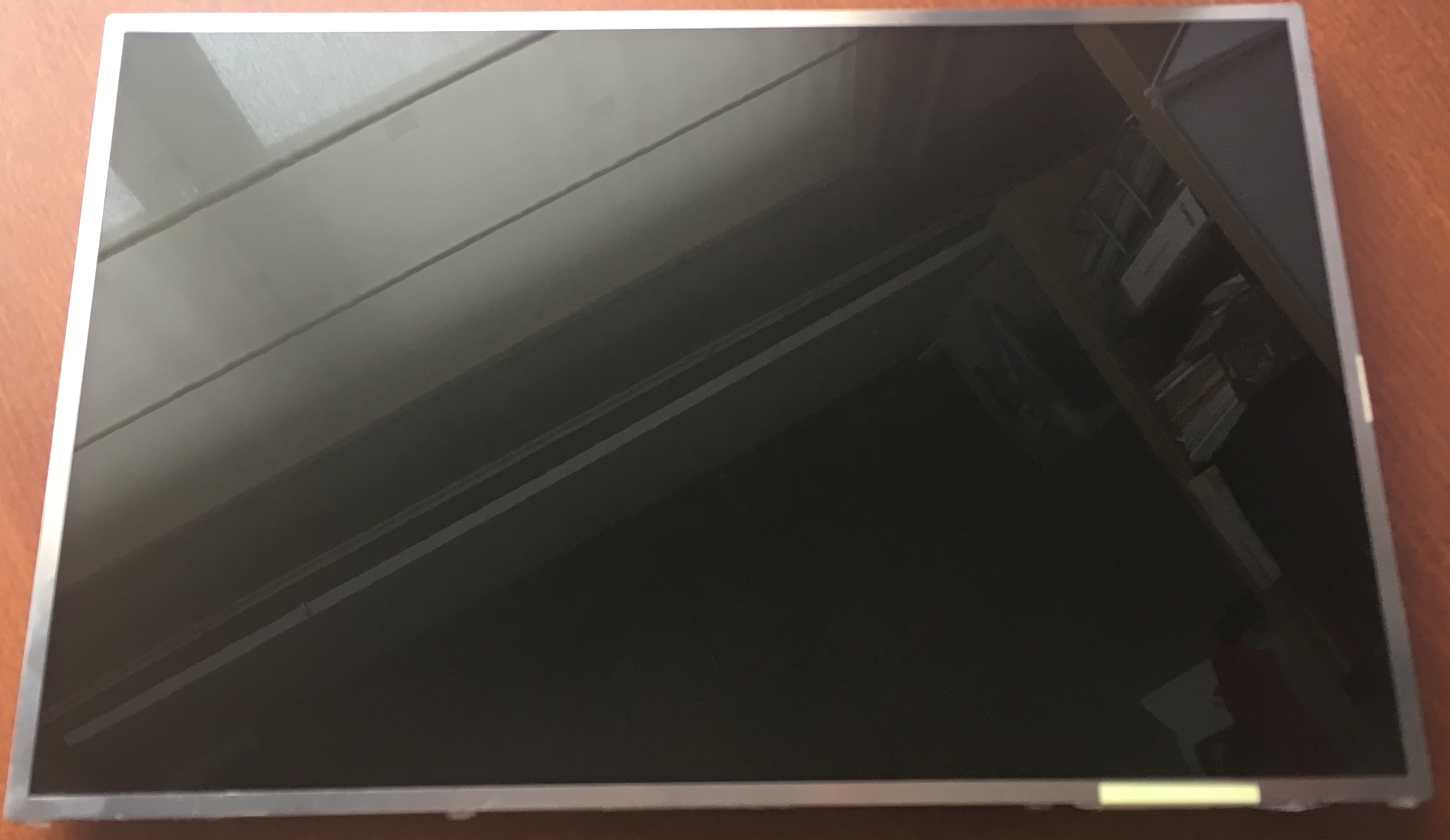

C’est la partie la plus délicate de ce tutoriel, il faut démonter délicatement la dalle du PC portable.

Vu que chaque PC est constitué différemment, il me sera donc difficile de vous indiquer comment procéder. Il faut tout dévisser, tout déconnecter.

Mon conseille pour cette étape sera de procéder délicatement, si ça résiste, ne forcez pas, il y a peut-être une visse qui n’as pas été enlevée ou un clip non déclipsé.

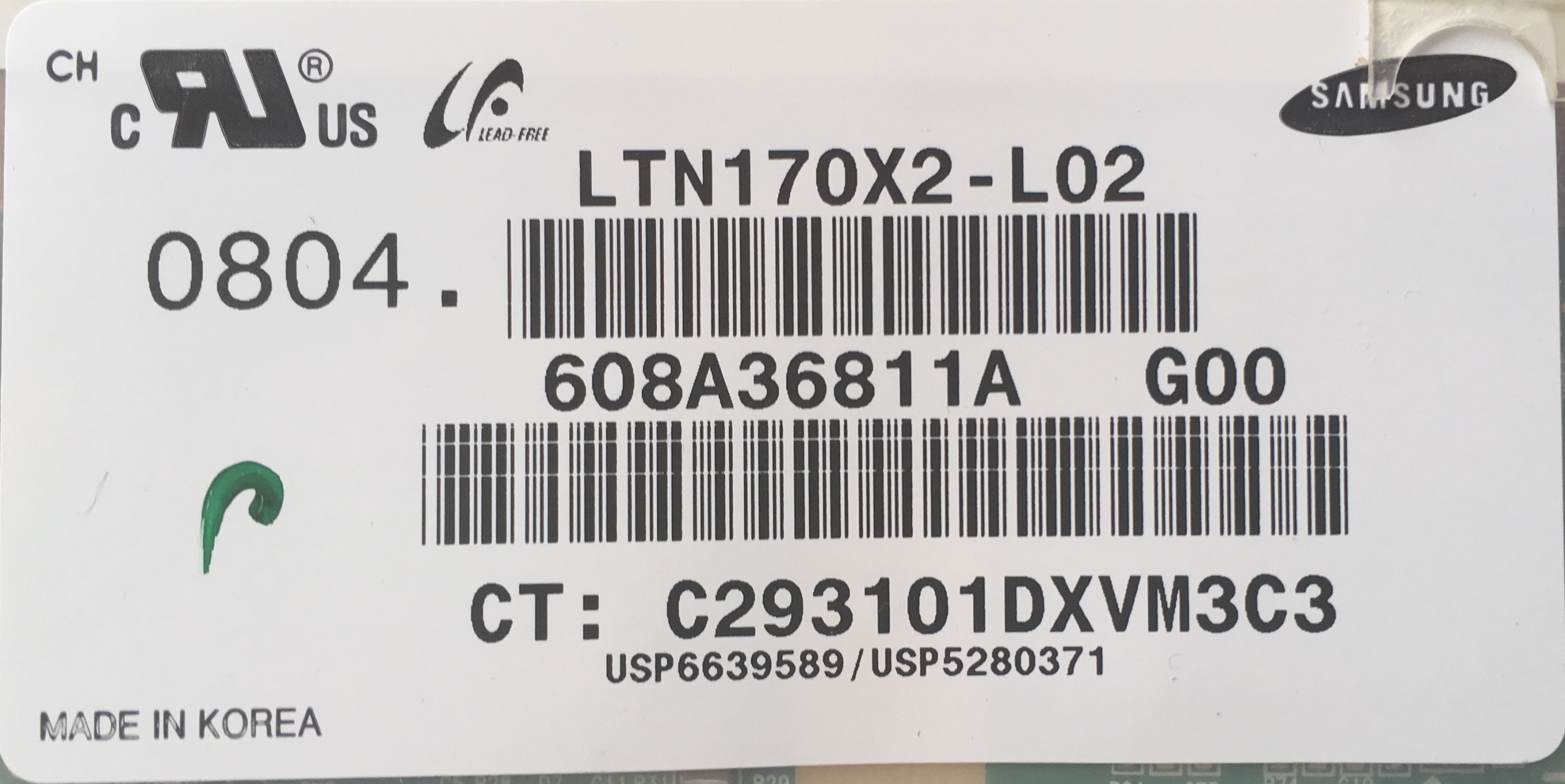

Une fois la dalle démontée, vous trouverez dessus, généralement au dos, un autocollant sur lequel vous trouverez le numéro du modèle.

Prenez note de ce numéro, il nous sera utile dans le prochain point.

2: Trouver le bon contrôleur

Qu’est-ce qu’un contrôler ? C’est ce qui va remplacer la carte mère de votre PC portable, c’est grâce à ce contrôleur que la dalle pourra à nouveau fonctionner.

L’avantage, c’est que la plupart de ces contrôleurs sont équipées de connexion DVI, VGA et HDMI, donc on pourra y connecter beaucoup de choses.

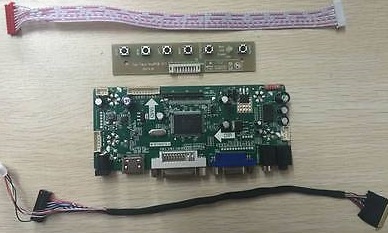

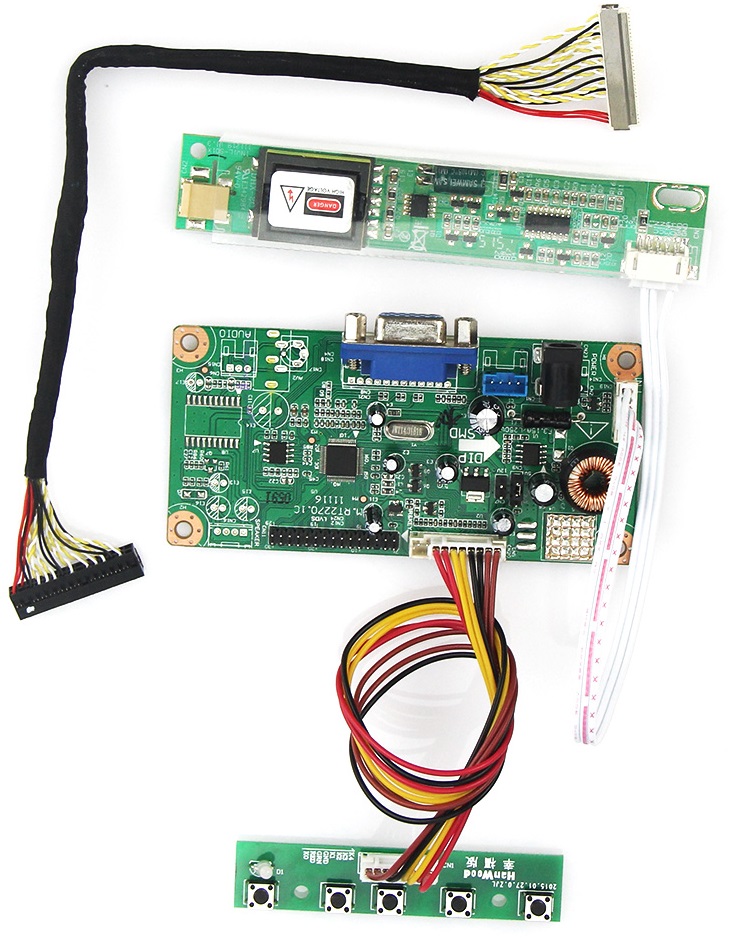

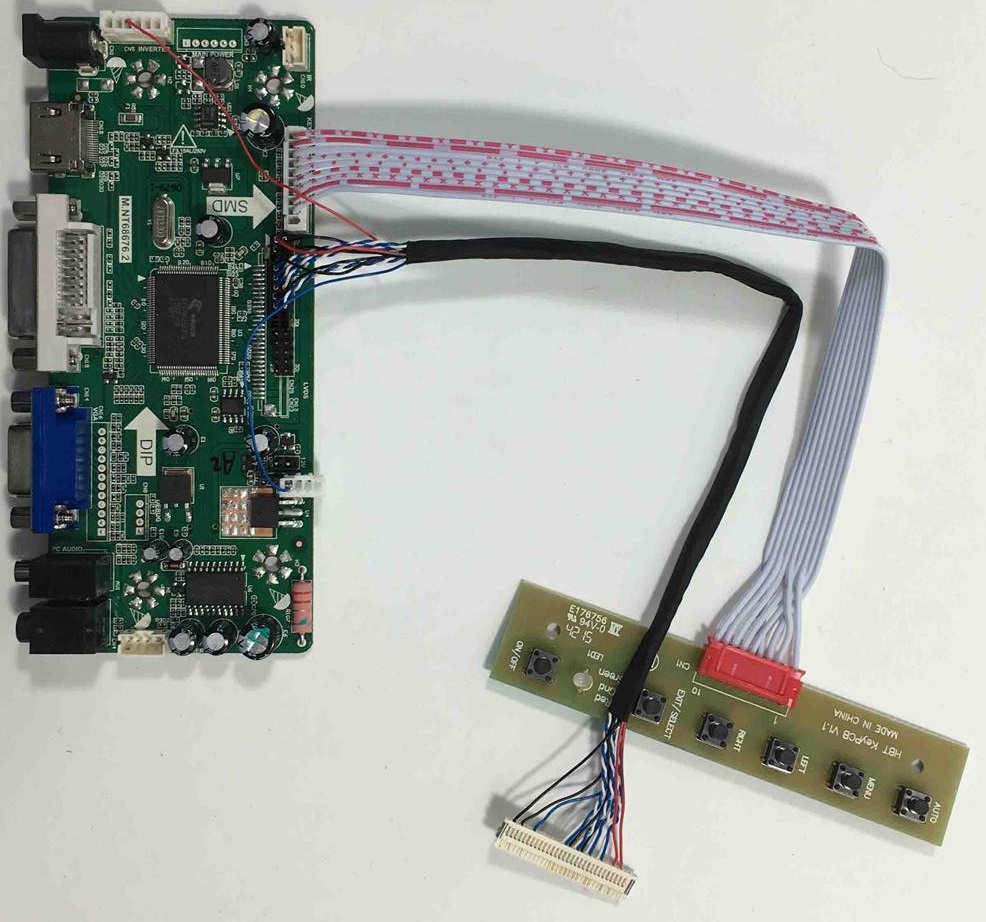

En pratique, cela ressemble à ça :

Avec le numéro du modèle, faite des recherches sur internet avec comme mots clé “controller board” suivit du numéro du modèle de votre dalle, dans mon cas j’ai recherché sur “controller board LTN170X2 L02”

Il est fort probable que vous trouverez cette carte sans trop de problèmes sur LE site de vente aux enchères pour +- 40€.

Une fois que vous l’aurez trouvé, assurez-vous qu’elle est accompagnée de l’alimentation secteur.

Si pas, il faudra acheter ça aussi, parcourez l’annonce de la carte contrôleur, elle devrait contenir l’information sur l’alimentation qui lui correspond. Dans mon cas, c’était une alimentation 12V DC 2A.

3: Connexion du contrôleur à la dalle

Prenez délicatement votre dalle et couché la délicatement face arrière vers le haut.

Fixez la carte sur la dalle. Personnellement j’ai utilisé du papier collant double face pour miroirs pour coller (délicatement) la carte au dos de ma dalle LDC, mais libre à vous de faire comme bon vous semble 🙂

Procédez à la connexion des différents câbles et de l’alimentation.

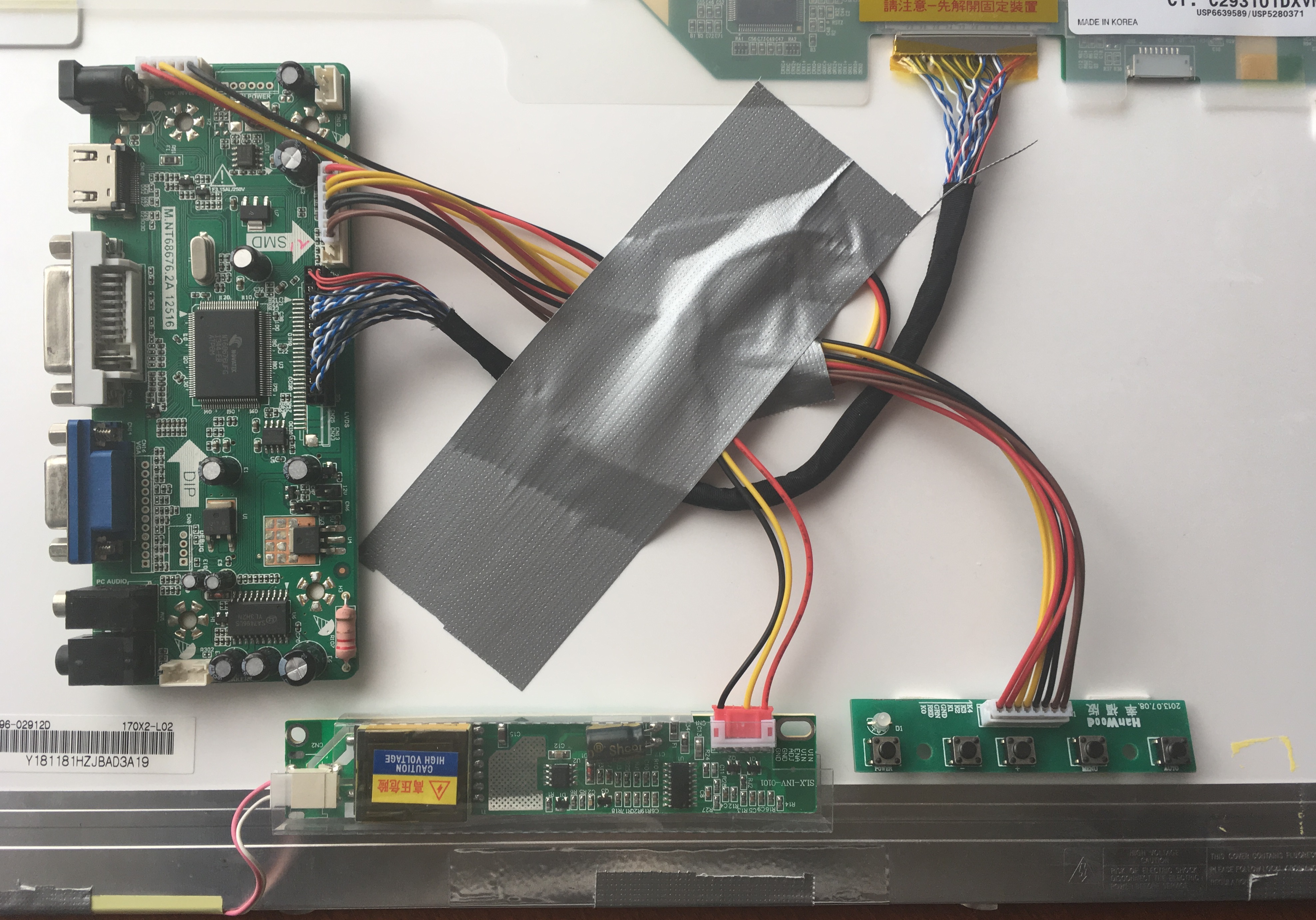

Au final cela ressemblera à ça :

Et voilà, votre nouvel écran est prêt. Pile poile ce dont j’avais besoin pour mon Raspberry Pi 😀
